Raqib — supervision énergétique et équipements IoT
Raqib est la plateforme de supervision développée et exploitée par la BU. L'ensemble du stack logiciel est open source. Les sondes et passerelles sont conçues, soudées et imprimées en 3D en interne. L'accès client se fait via raqib.fpm.africa.
Certification CE en préparation. Migration en cours vers des PCB fabriqués par JLCPCB, conception sous Altium.
Stack technique
Hébergement sur VPS dédié, nom de domaine raqib.fpm.africa. Briques open source, communication MQTT et HTTP.
InfluxDB
Base de données time-series. Stockage des mesures horodatées provenant des sondes et passerelles.
Grafana OSS
Tableaux de bord, alertes, partage client. Rapports exportables.
Mosquitto
Communication avec les passerelles et sondes. Remplace progressivement les endpoints HTTP développés en Python.
Node-RED
Enrichissement de la donnée avant sauvegarde en base. Transformation et agrégation.
n8n
Scénarios d'automatisation sur événements mesurés, intégration API OpenAI.
raqib.fpm.africa
Accès client via navigateur web. Comptes individuels, droits par site.
Fabrication interne
Soudure manuelle des puces et microcontrôleurs, boîtiers imprimés en 3D. Migration PCB via JLCPCB en cours.
LoRa, Wi-Fi, RS485, BLE
Plusieurs interfaces pour couvrir tous les usages : bâtiments, sites industriels, agricoles.

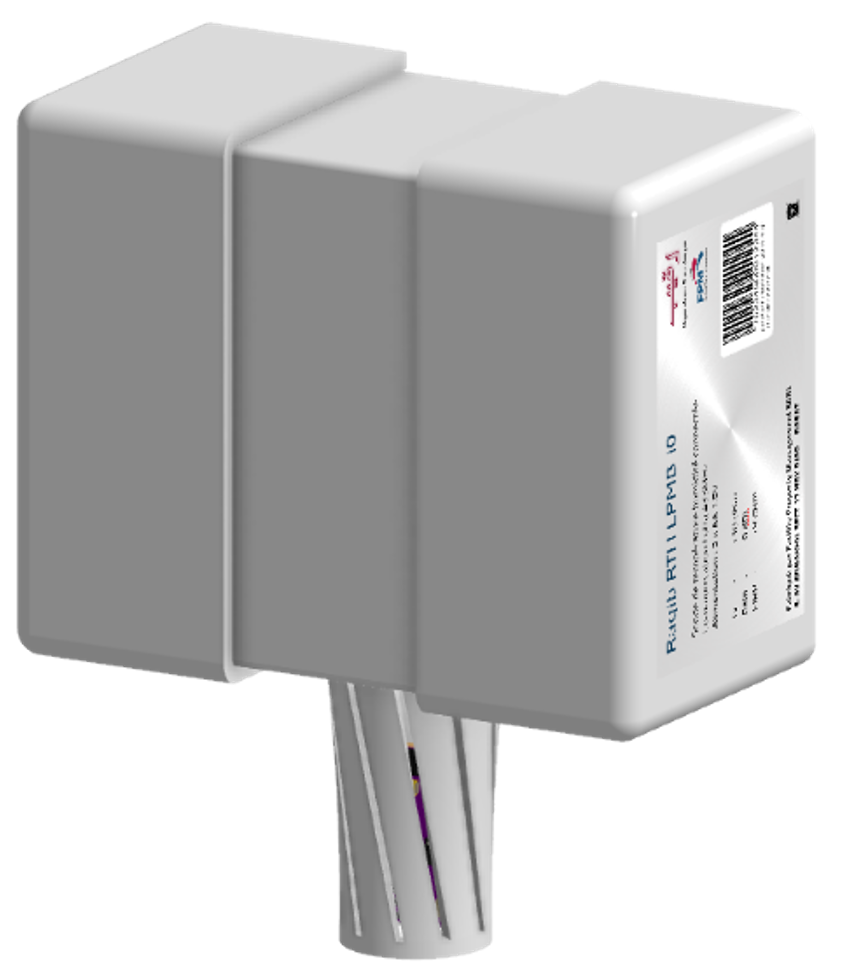

Équipements — fiche technique Sonde RTH
Sonde connectée de température et d'humidité. Déploiement rapide, sans câblage. Intégration native dans Raqib.
Raqib RTH (LPMB / LPMD / LCMD)
Mesure de température et d'humidité haute précision. Protocole de communication sans fil longue portée sécurisé. Microcontrôleur Wi-Fi Tensilica L106 32-bit, pile TCP/IP intégrée.
- Capteurs
- BME280, SHT45, DS18B20
- Communication
- LoRa 433 MHz chiffré / Wi-Fi Modbus TCP / BLE / RS485
- Alimentation
- 3 × piles AA 1,5 V ou micro-USB 5 V (± batterie Li 3,7 V)
- Autonomie
- ~ 7 jours à 1 mesure/min en LoRa à 25 °C
- Dimensions
- 80 × 63,7 × 40,6 mm (TH) — 95,7 mm (étanche)
- IP
- Boîtier intérieur ; sonde DS18B20 : IP67
- Fixation
- Surface auto-adhésive
- Précision
- BME280 ± 0,5 °C / ± 3 %RH — SHT45 ± 0,1 °C / ± 1 %RH

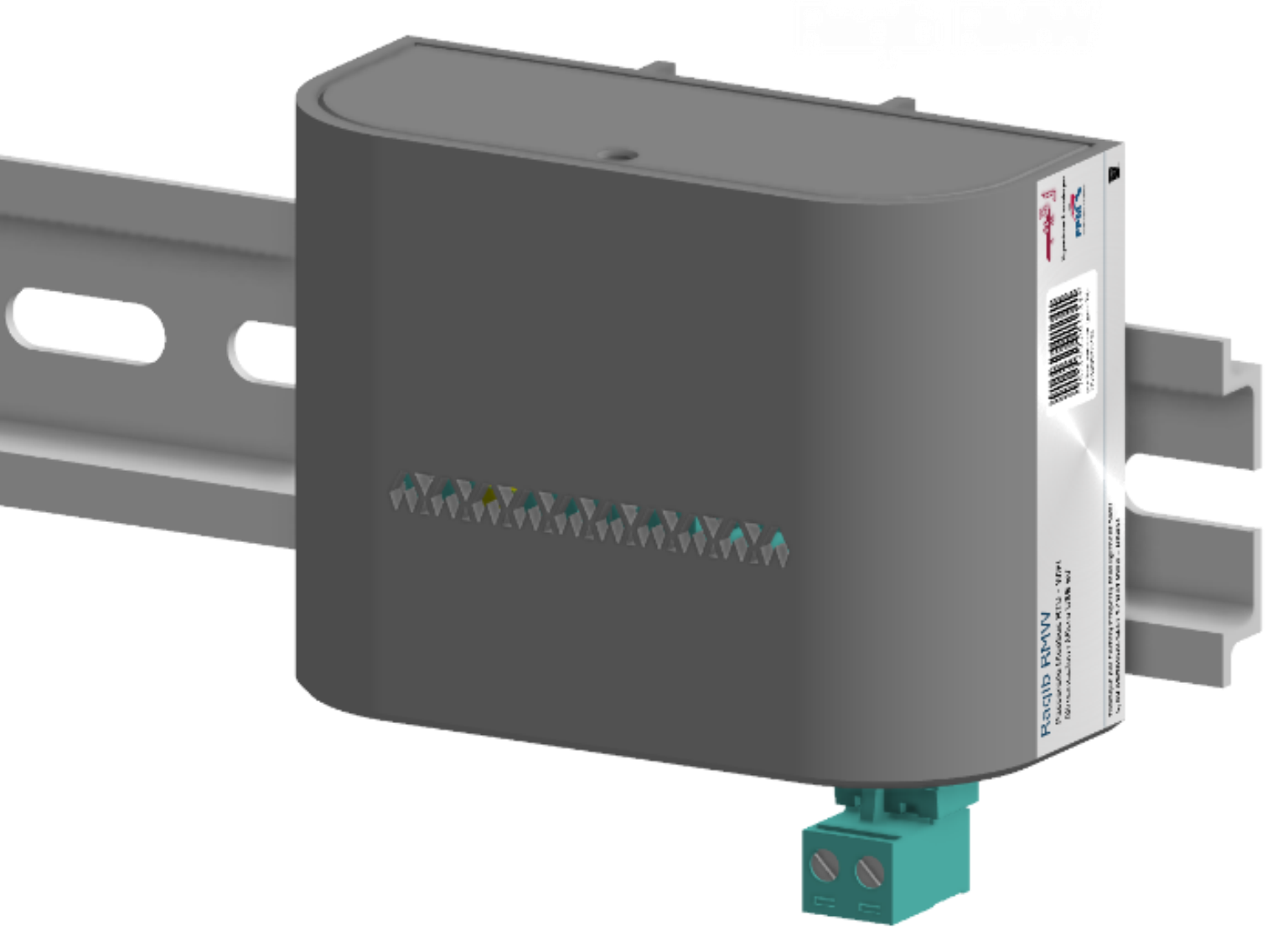

Équipements — passerelle RS485 Wi-Fi
Passerelle Modbus RTU vers Raqib. Remontée des compteurs électriques, des compteurs d'eau et de l'ensemble des équipements communiquant en RS485.
Passerelle RS485 → Raqib
Passerelle Modbus RTU vers Wi-Fi / MQTT. Intégration native dans Raqib, sans développement côté client.
- Protocoles amont
- Modbus RTU sur RS485
- Protocoles aval
- MQTT / Modbus TCP sur Wi-Fi
- Alimentation
- 5 V micro-USB, option batterie Li 3,7 V
- Applications
- Compteurs électriques, compteurs d'eau, onduleurs, centrales de mesure
- Variantes
- Compteur d'impulsions, passerelle LoRa → Raqib, adaptateur Huawei Smartlogger (Raspberry Pi)
Déploiements en exploitation
Amazon
Locaux techniques, suivi température et humidité.
Ministère de l'Intérieur
Supervision locaux sensibles.
Ministère des Finances
Suivi des installations techniques et PV.
Siège FPM
Cellule de test et d'intégration.
Hôtellerie
Plusieurs hôtels — suivi confort et consommations.
Cérémonies d'allégeance 2023-2025
Déploiement temporaire pour suivi des conditions.
Audits énergétiques
Matériel utilisé sur l'audit Attijariwafa Bank et autres.
Sites multi-clients
Intégration aux plans de mesure des audits de la BU.
Centrales PV MEF
Intégration en cours des centrales du Ministère.
Développement sur mesure
La BU développe des équipements spécifiques à la demande, lorsqu'une fonctionnalité n'est pas prévue par le constructeur d'origine. Plutôt que de refuser la demande, la BU livre un équipement complémentaire qui ajoute la fonctionnalité requise. Exemples réalisés : passerelle Modbus RTU → Raqib, sonde T/HR LoRa, passerelle LoRa → Raqib, compteur d'impulsions, adaptateur Huawei Smartlogger → Raqib.
Activités connexes gérées par la BU
Parc informatique FPM
Maintenance du parc informatique de FPM, achat de matériel pour FPM et ses clients, gestion des licences Microsoft et autres logiciels.
Automatisation n8n + OpenAI
Déploiement de procédures d'automatisation sous n8n avec l'API OpenAI. Intégration dans les processus internes et côté client.
